Technické informace zahradního domku

Technické provedení zahradního domku

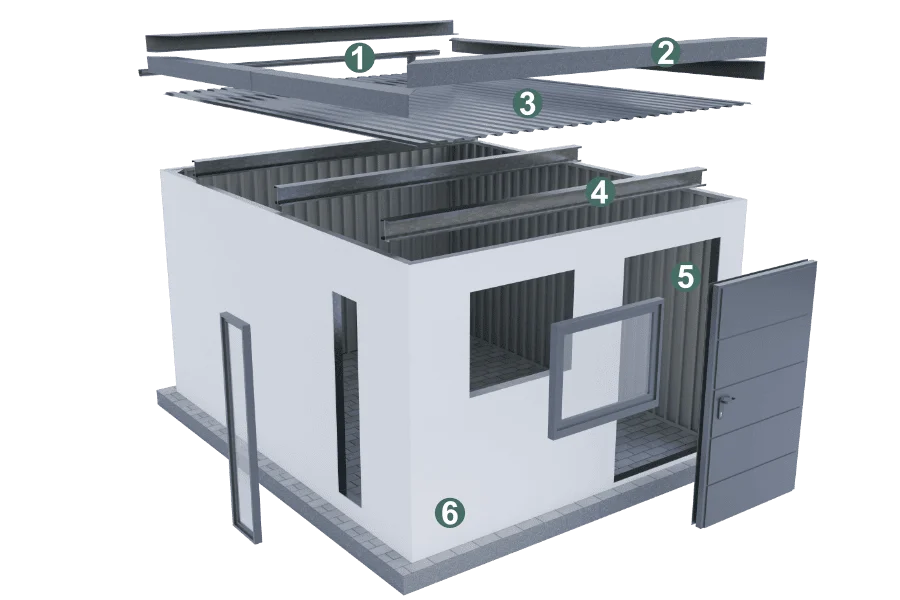

Pultová střecha

Nezateplený zahradní domek

  1. Okapový systém PVC
  2. Atika
  3. Trapézová střešní krytina
  4. Nosníky
  5. Samonosná stěna s žebrováním
  6. Omítka

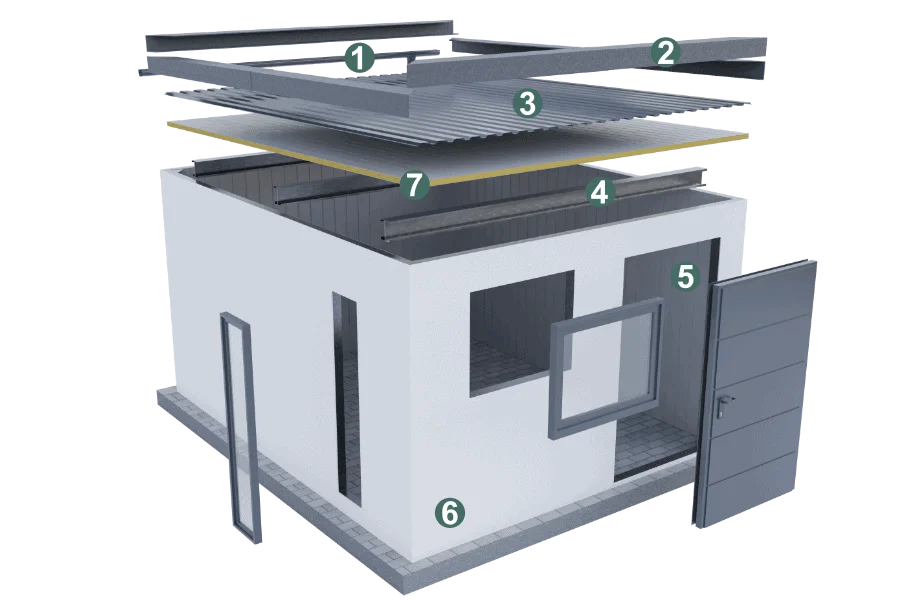

Zateplený zahradní domek

  1. Okapový systém PVC
  2. Atika
  3. Trapézová střešní krytina
  4. Nosníky
  5. Samonosná THP stěna
  6. Omítka
  7. THP izolační panel

Sedlová střecha

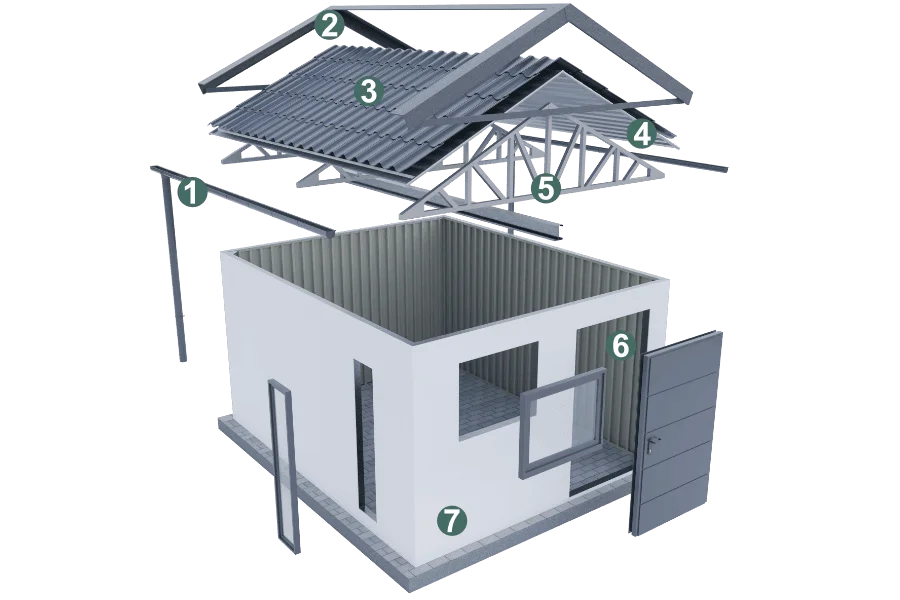

Nezateplený zahradní domek

  1. Okapový systém PVC
  2. Atika
  3. Střešní krytina “plechové tašky”
  4. Podkladová střešní krytina
  5. Sedlový nosník
  6. Samonosná stěna s žebrováním
  7. Omítka

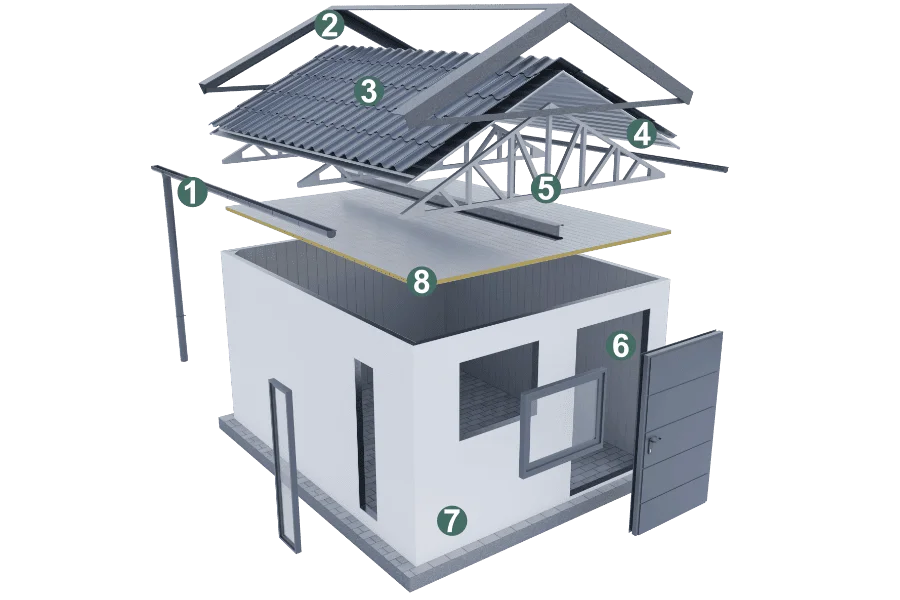

Zateplený zahradní domek

  1. Okapový systém PVC
  2. Atika
  3. Střešní krytina “plechové tašky”
  4. Podkladová střešní krytina
  5. Sedlový nosník
  6. Samonosná THP stěna
  7. Omítka
  8. THP izolační panel

Zateplená montovaná garáž

  1. Okapový systém PVC
  2. Atika
  3. Trapézová střešní krytina
  4. THP izolační panel
  5. Nosníky
  6. Horní čelo
  7. Samonosná THP stěna
  8. Omítka
  9. Bočnice

Kotvení, spoje, vrstvy materiálů

Jednotlivé díly a jejich konstrukční řešení

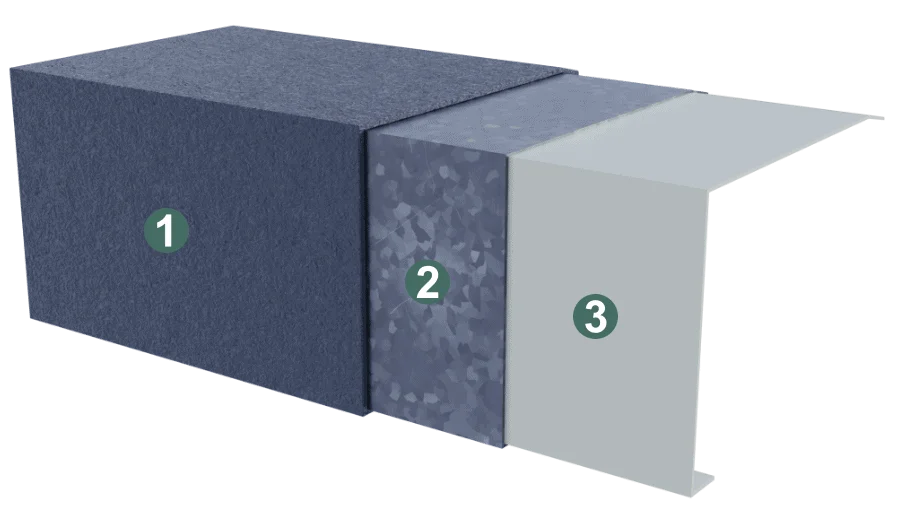

Atika

  1. Pohledový PVC povrch
  2. Žárově zinkovaný ocelový profil
  3. Vnitřní antikorozní nátěr“

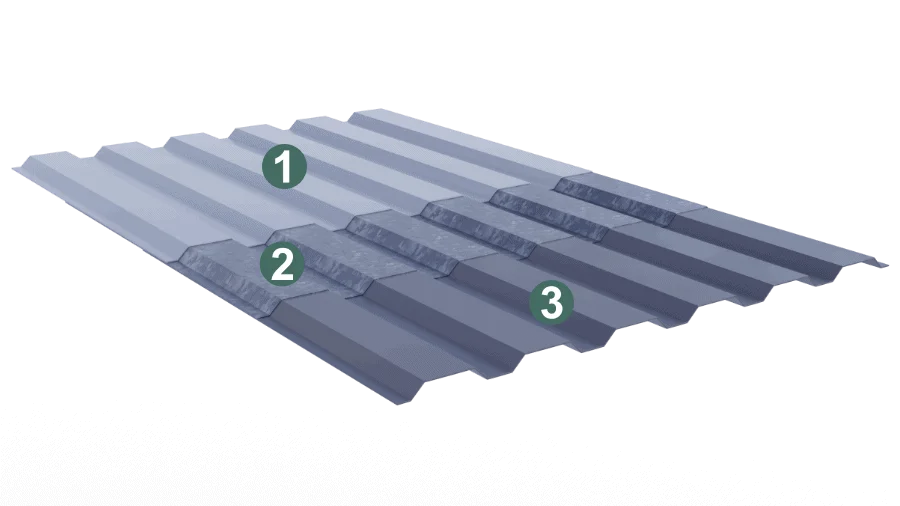

Střešní krytina

  1. Vrchní barva dle RAL
  2. Žárově zinkovaný trépézový plech profilu T18
  3. Antikondenzační povrch DRIPSTOP (příplatková úprava)

V každé kalkulaci, a tedy konfiguraci, je vždy trapézová střešní krytina, v případě pultových střech, nebo plechové tašky, v případě sedlových střech, součásti ceny a za výběr barvy již nepřiplácíte.

Standardní nosnost střechy je 125 kg/m2, ale je možné tuto nosnost zvýšit až na 300 kg/m2. Strop garáže zateplujeme pomocí THP panelů, a tedy u sedlových střech nevzniká „půdní prostor“ pro další využití.

Zde naleznete více informací o střešní krytině a řešení střech.

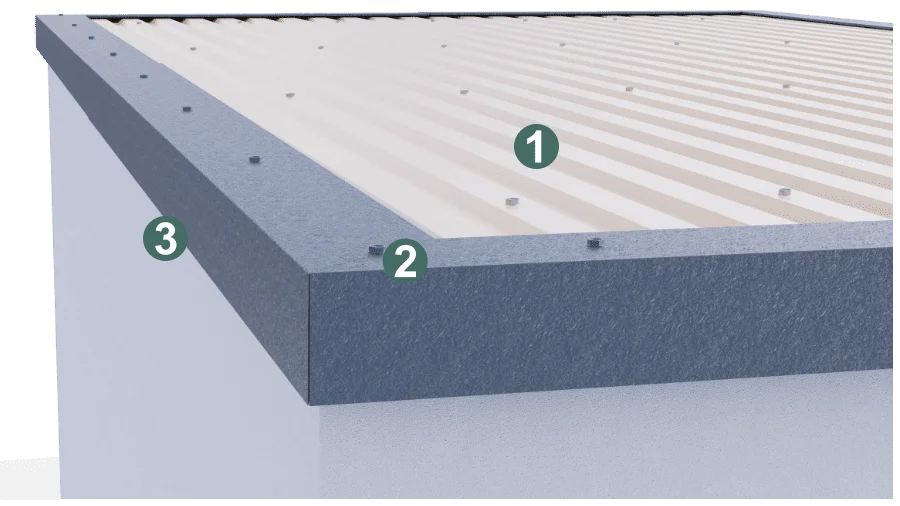

Uchycení střešní krytiny a atiky

  1. Krytina je uchycena k nosníkům pomocí samořezných TEX vrutů
  2. Atika je přichycena ke střešní krytině a stěnám pomocí TEX vrutů
  3. Přesah atiky přes stěnu je do 15 mm

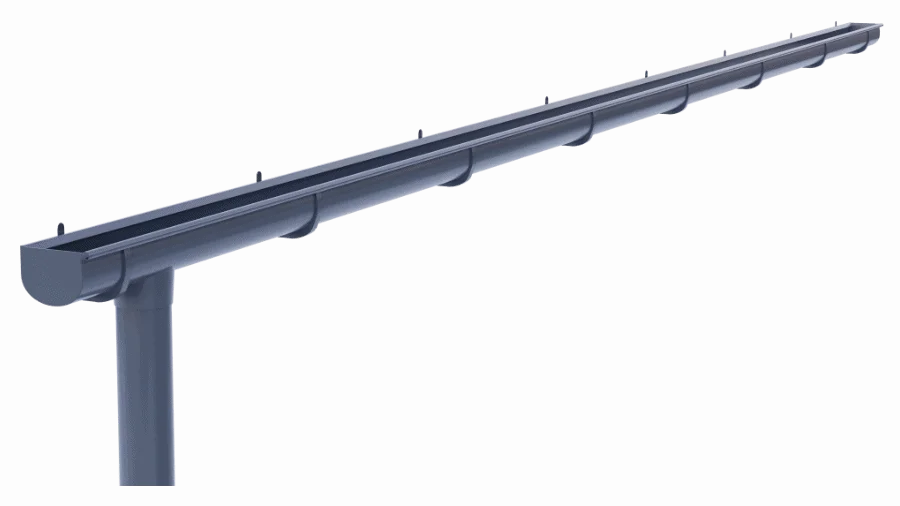

Okapový systém

  1. PVC materiál v barvě RAL

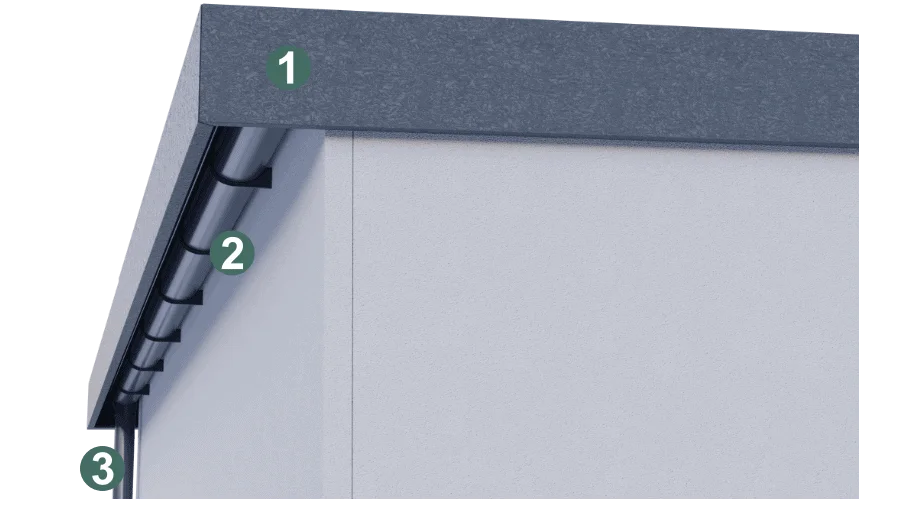

Umístění a uchycení okapového systému

  1. Okapový systém je skrytý pod střešní atikou na spádové straně střechy
  2. Uchycení je ke stěně stavby pomocí samořezných TEX vrutů
  3. Svodová trubka PVC v RAL barvě

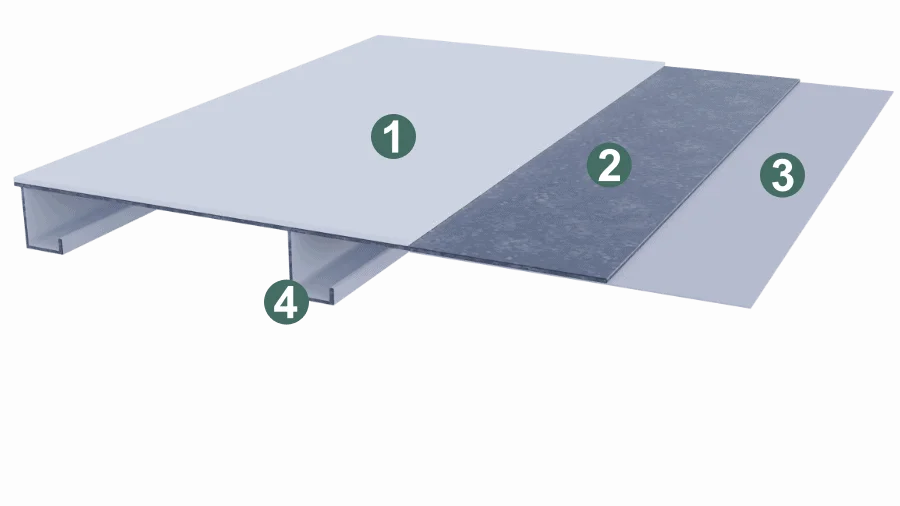

Stěna nezateplených staveb

  1. Švýcarská omítka firmy KABE
  2. Žárově zinkovaný ocelový profil
  3. Vnitřní stříkaná interiérová jemnozrnná bílá barva
  4. Žebrování tvořící konstrukční zpevnění ocelové samonosné stěny

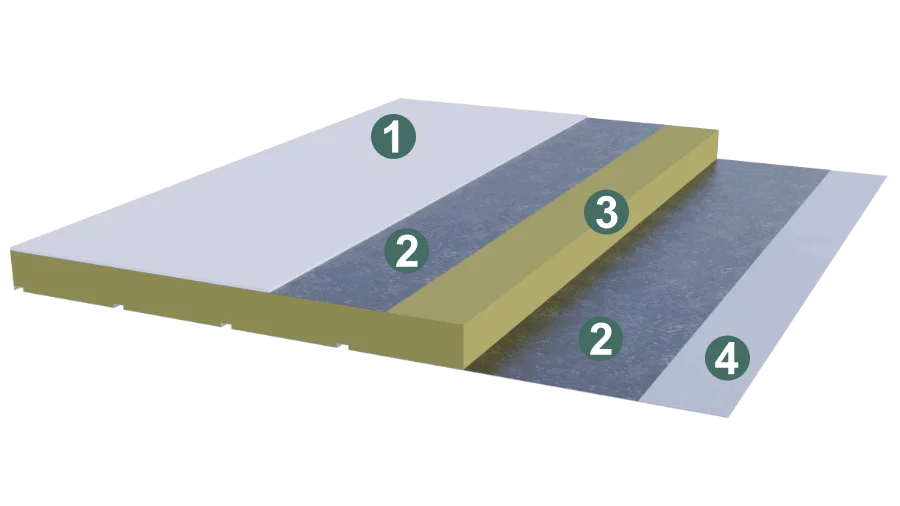

Stěna THP zateplených staveb

  1. Švýcarská omítka firmy KABE
  2. Žárově zinkovaný ocelový profil
  3. Izolační jádro z PUR pěny
  4. Vnitřní lakovaný povrch bílé barvy

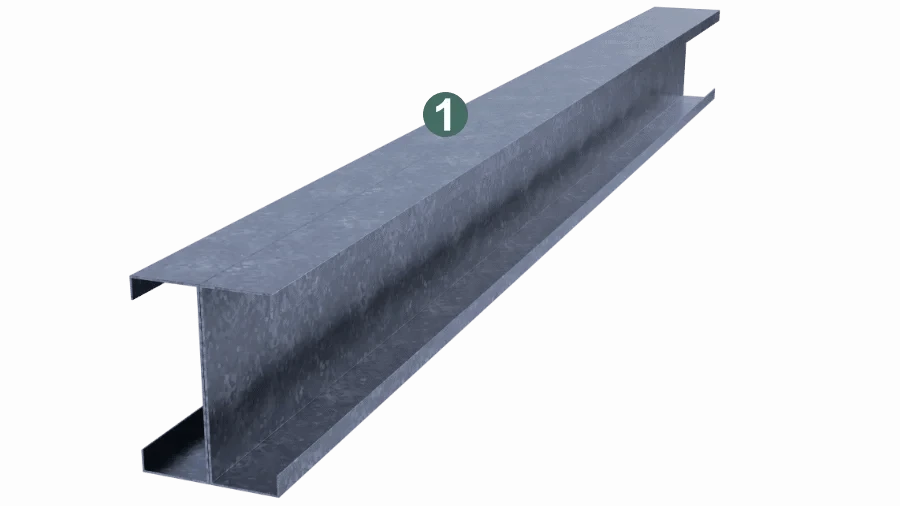

Nosníky pultových střech

  1. Žárově zinkovaný ocelový profil C tloušťky 2 mm

Nosník, používaný pro stavby s nižší zátěží, je vyroben z žárově zinkované oceli a má tvar písmene C s tloušťkou 2 mm. Pokud je potřeba odolávat většímu zatížení, jako například kvůli požadavkům klienta nebo vzhledem k velikosti stavby, používáme dva zrcadlově spojené profily tvaru C, které poskytují vyšší pevnost a odolnost nosníku.

Na našem schématu můžete vidět zrcadlově spojenou konstrukci nosníku. Tento typ nosníku je ideální pro stavby, kde je požadována vyšší pevnost a stabilita, a přitom je zachována ekonomičnost konstrukce.

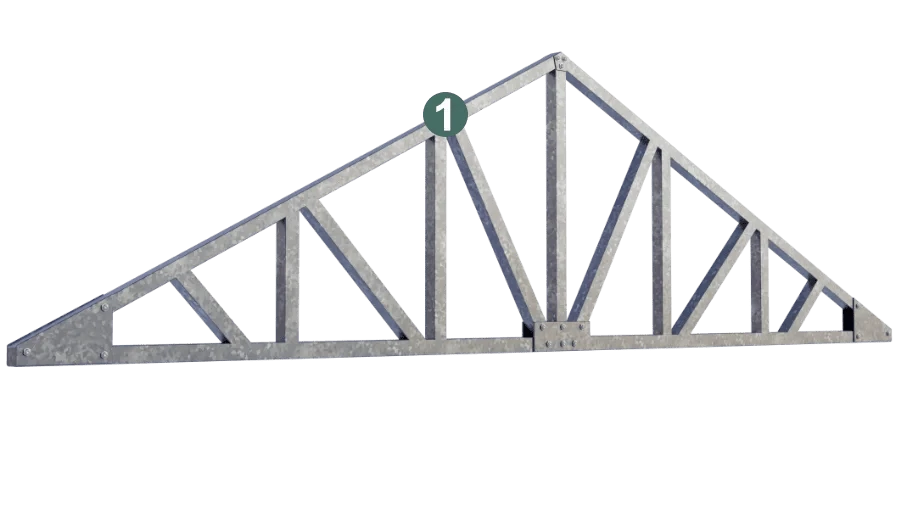

Nosníky sedlových střech

  1. Žárově zinkovaný ocelový profil C tloušťky 2 mm

Celý nosník má trojúhelníkový tvar a rozložení profilů je navrženo s ohledem na statiku stavby. Každý prvek nosníku je přesně umístěn. Spoje jsou pomocí šroubů, aby byla zajištěna stabilita a pevnost nosné konstrukce.

Naše sedlové střechy jsou navrženy s důrazem na kvalitu a bezpečnost, a proto používáme pouze nejkvalitnější materiály a nejmodernější technologie. Výběr materiálu a konstrukční provedení jsou klíčové pro zajištění dlouhodobého a spolehlivého provozu střechy.

V našem schématu můžete vidět přesné rozložení prvků nosníku a jejich umístění.

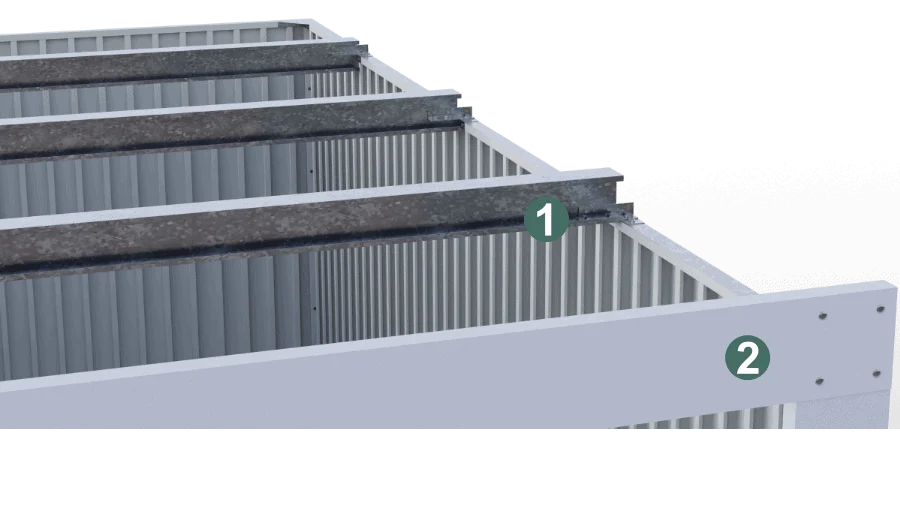

Spád pultové střechy

  1. Přichycení nosníku L profilem. V případě potřeby zesílení jsou používány zesílené profily
  2. Horní čelo

Na tomto schématu je zobrazena pultová střecha s výše položeným horním čelem a sestupně uloženými nosníky, které umožňují vytvoření spádu směrem k zadní stěně. Tento spád umožňuje odvádět srážkovou vodu a zajišťuje lepší odvod vlhkosti z povrchu střechy. Vzhledem k tomu, že horní čelo střechy je položeno výše než zadní část, srážková voda stéká dolů směrem k zadní stěně a odtud dále do odtokového systému.

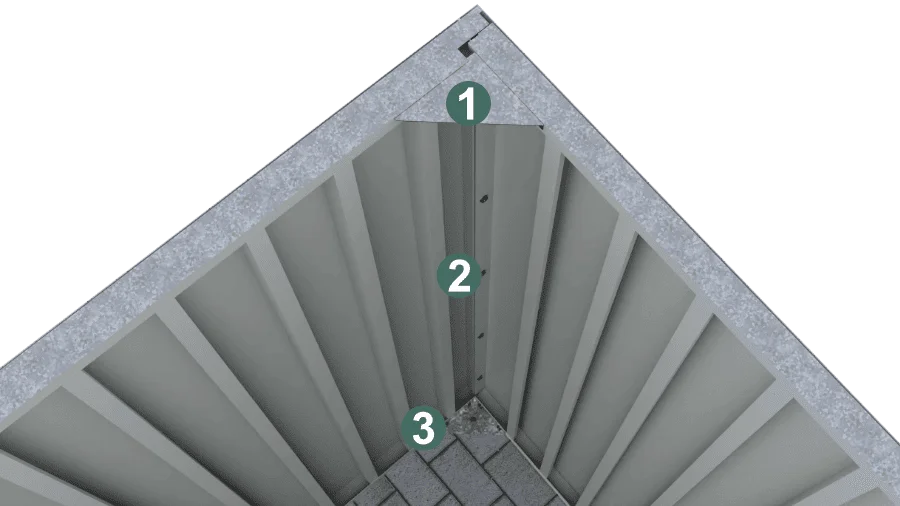

Spojení a kotvení kolmých stěn

  1. Rohový ocelový profil
  2. Vratové šrouby
  3. Ocelová kotva

Pro spojení kolmých stěn se využívají vratové šrouby a rohové ocelové profily. Tyto profily zajišťují přesné a pevné pravoúhlé spojení mezi stěnami. V dolní části je rohový profil kotven ocelovou kotvou do podkladu, aby se zajišťovala stabilita celé konstrukce.

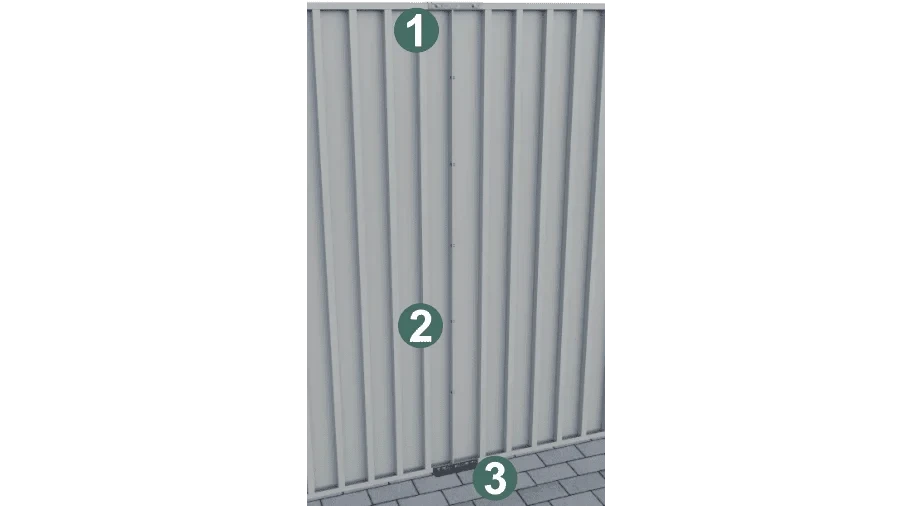

Spojení a kotvení podélných stěn

  1. Ocelový U profil
  2. Vratové šrouby
  3. Ocelový L profil

Konstrukce stěn je důležitým faktorem při stavbě budovy. Spojující prvky, jako jsou vratové šrouby a ocelové profily, jsou klíčové pro zajištění pevnosti a stability celé konstrukce. V tomto případě jsou podélné stěny spojeny pomocí vratových šroubů, což umožňuje rychlé a snadné spojení bez nutnosti použití speciálního nářadí. Celkově lze říci, že spojení podélných stěn pomocí vratových šroubů a ocelových profilů je efektivní a spolehlivé řešení, které přináší mnoho výhod.

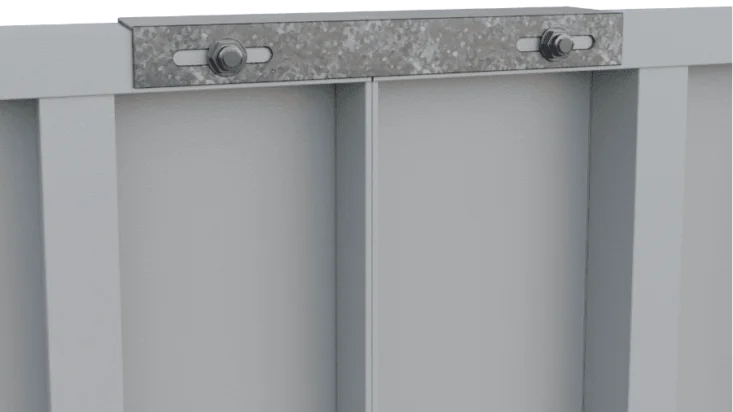

detail spoje steny u profilem

Ocelový U profil

Horní ocelový profil ve tvaru U zajišťuje spojení stěn, ale také slouží jako konstrukční vystužení, které zvyšuje celkovou pevnost stěn.

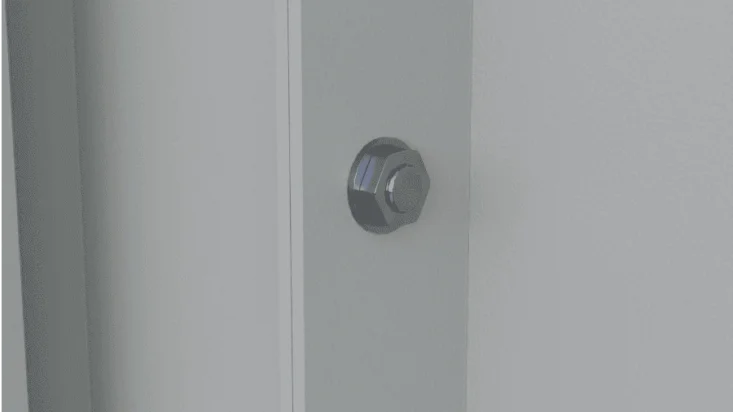

detail spoje steny vratovym sroubem

Vratové šrouby

Díky použití vratových šroubů a ocelových profilů jsou stěny pevné a stabilní, což je důležité pro celkovou bezpečnost a odolnost budovy. Tento typ spojování je také velmi rychlý a snadný k instalaci, což znamená, že se stavba dokáže rychle postavit a může být rychle dokončena.

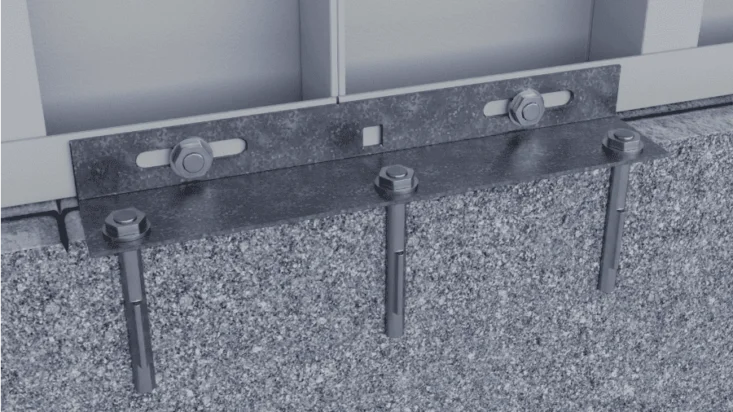

detail spoje l profilem a kotveni steny montovane stavby

Ocelový L profil

Spodní profil ve tvaru L je ukotven ocelovou kotvou do podkladu a zároveň slouží k propojení stěn a zpevnění celé konstrukce. Tento typ spojování je velmi efektivní a umožňuje vytvoření pevné a stabilní konstrukce.

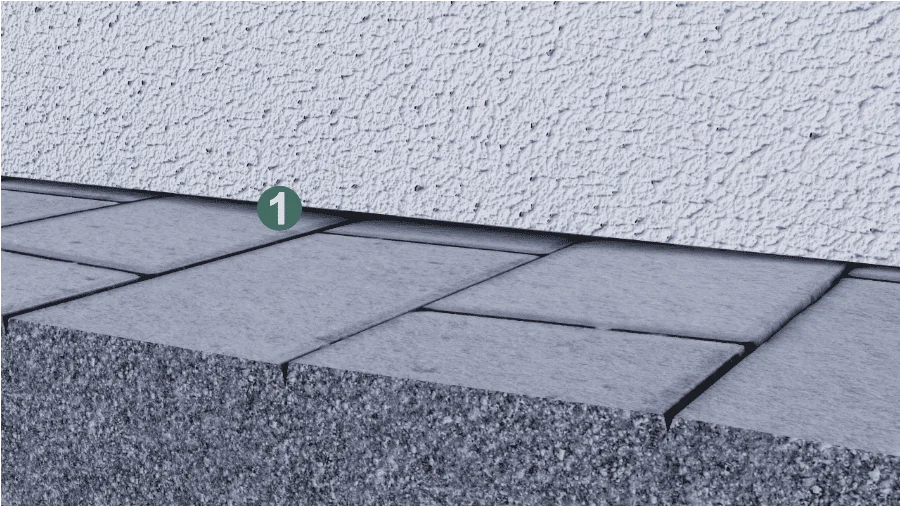

Uložení stěny na podklad

  1. Nerovnost podkladu

Nerovnosti v podkladu jsou přirozeným jevem, který se může vyskytnout v připravených základech zahradního domku. Tyto nerovnosti však mohou vytvořit více či méně viditelnou mezeru mezi stěnou a podkladem, a nelze tak zajistit, aby stavba byla naprosto vodotěsná.

Stěny samy o sobě jsou konstruovány z pevných ocelových profilů, což znamená, že na místě nelze provádět žádné úpravy na spodních částech konstrukce. Tyto profily jsou perfektně rovné a pevné, což je nezbytné pro stabilitu celé stavby.

Na téma jak utěsnit garáž nebo zahradní domeček jsme zpracovali samostatné téma.

Umístění doplňků

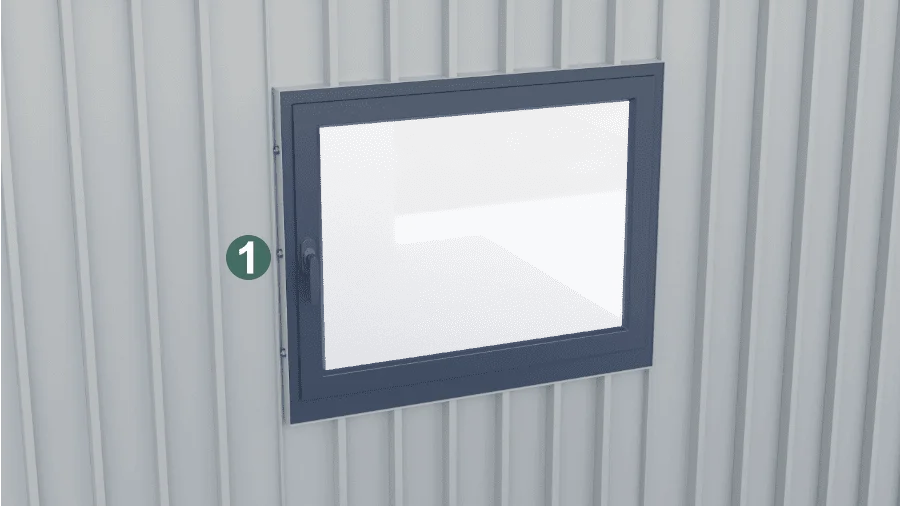

Uchycení dveří, oken a světlíku

Doplňky ve stěně

  1. Ocelový rám se samořeznými vruty TEX

V místech, kde mají být umístěny dveře, okno, nebo světlík, je vytvořen zesílený rám ve stěně. Dveře mají vlastní rám, stejně tak jako okno a světlík, které jsou pak vloženy do připraveného rámu ve stěně. K propojení rámu vybraného doplňku s rámem ve stěně jsou použity samořezné vruty typu TEX, které zajistí pevné spojení mezi rámy. Spoje mezi rámy jsou vytvořeny pomocí samořezných vrutů typu TEX, což zajišťuje pevnost a spolehlivost celé konstrukce.

osazeni nezateplenych dveri v montovane stavbe

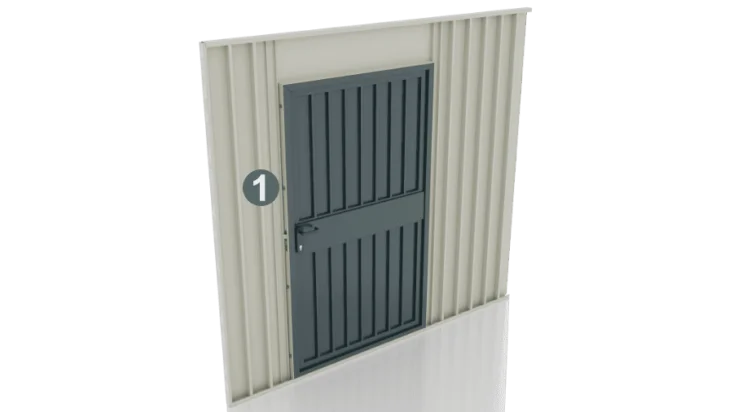

Osazení nezateplených dveří

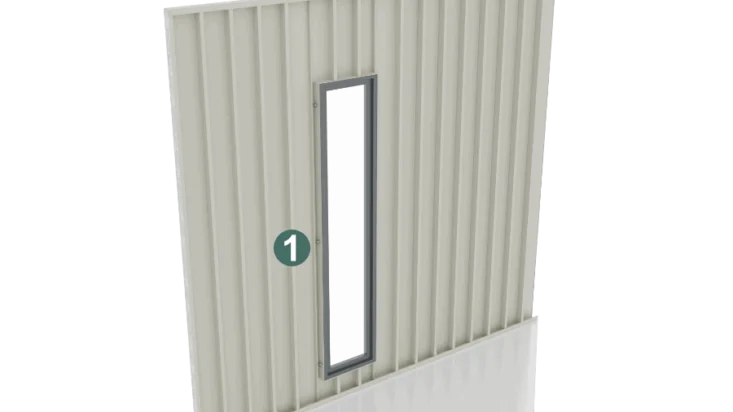

osazeni svetliku v montovane stavbe

Osazení světlíku

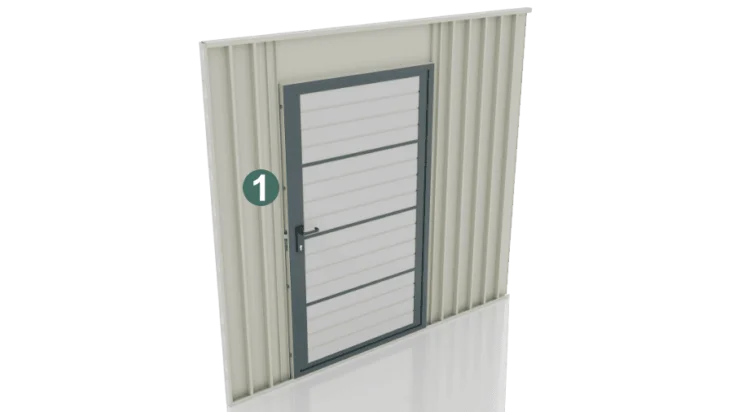

osazeni zateplenych dveri v montovane stavbe

Osazení zateplených dveří
